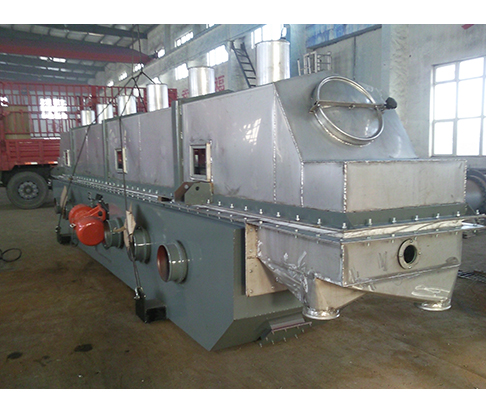

大型振動流化床振動流化床在國民經濟中的應用越來越廣泛，并日益受到人們的重視。振動流化床的若干理論成果都已應用于生產中，并取得了良好的效果。本文以大型振動流化床的生產能力和干燥效果為設計條件，根據振動學、干燥技術和流體力學等理論，結合設備應用特點和實驗數據，設計出振動流化床結構形式。運用動力學軟件ADAMS和ANSYS完成箱體的動力學分析，對結構進行優化，使其滿足設計要求和國家振動機械標準。

  工作特點

  1）由于激振的作用，振動流化床特別適合于物料粒徑分布較寬的場合。若采用普通流化床則難以奏效，這是因為當大顆粒處于沸騰流化態時，此時較大的風速早已將細小顆粒夾帶吹走，造成物料損失和環境惡化。因為操作風速低，基本無粉塵飛揚現象。    2）振動流化床顯著提高了對流傳熱系數，耗用熱空氣量小，故有利于節約能源。

  3）振動流化床可使物料干燥能達到很小橫向擴散的流化態，床層溫度分布均勻，無局部過熱現象，因此為產品質量均勻提供了保證，對要求較高的物料干燥也很容易進行處理和調節。

  4）振動流化床對氣體分布板的要求較普通流化床低，操作性能穩定。 因此，對采用普通流化床干燥，常因溝流、騰涌和夾帶而無法干燥的物料，在許多場合可考慮采用VFB干燥器進行處理。
